紅外光柵對射探測器(也稱紅外柵欄)是一種主動式紅外入侵探測設備,核心由發射端和接收端配對組成,通過多束平行紅外光束形成一道 “無形柵欄”,當物體遮擋光束時觸發報警,廣泛用于圍墻、門窗、通道等周界安防場景。

一、核心工作原理
發射端:內置多個紅外發光二極管(LED),發射出多束不可見紅外光(波長通常為 850nm 或 940nm),光束呈平行排列。
接收端:內置與發射端數量對應的紅外接收管,精準接收發射端的紅外光束,并將光信號轉換為電信號。
報警觸發邏輯:
正常狀態下,接收端持續接收到穩定的紅外光束,系統判定為 “無入侵”;
當人體、車輛等物體穿過光束區域時,會遮擋 1 束或多束紅外光,接收端信號中斷;
接收端檢測到信號中斷后,立即向安防主機發送開關量報警信號,聯動聲光報警器、監控等設備。
二、核心結構與分類

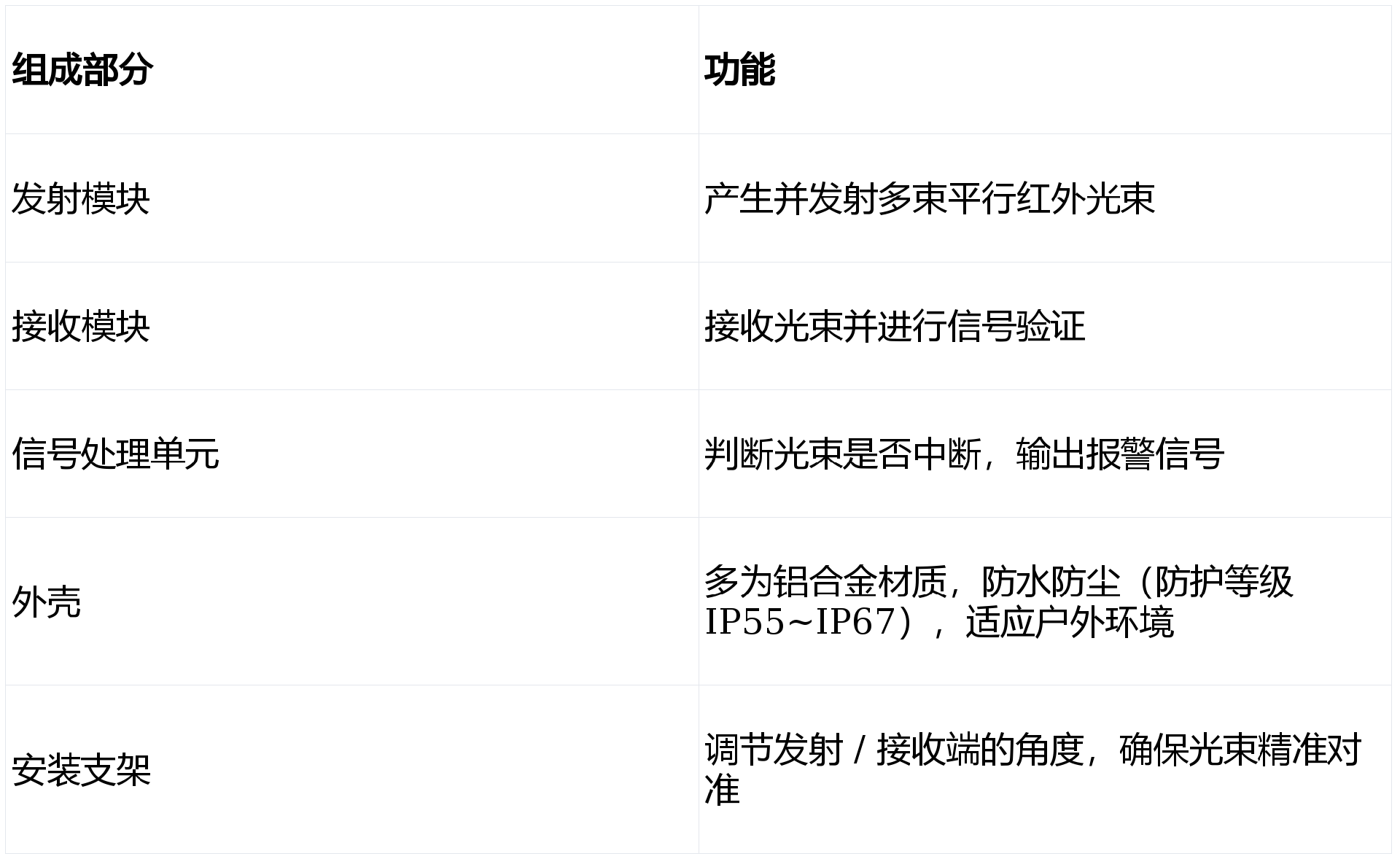

1. 基本結構

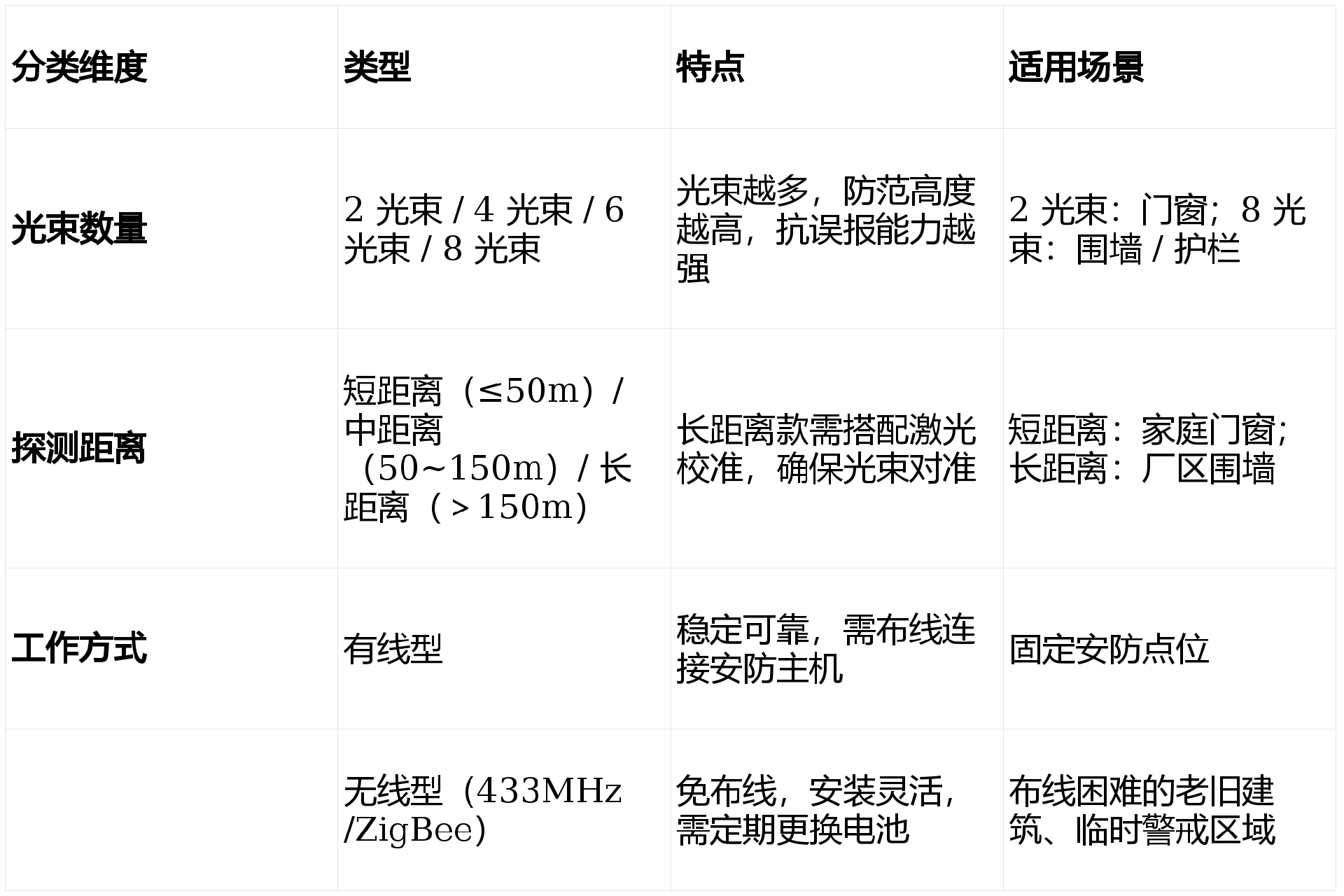

2. 常見分類

三、核心優勢與局限性
1. 優勢
抗干擾能力強:采用多光束同步驗證技術,單束光束被樹葉、飛鳥遮擋不會觸發報警,大幅降低誤報率;
防范區域明確:形成可見的 “紅外墻”,防范范圍可根據安裝高度和光束數量靈活調整;
環境適應性好:戶外款具備防水防塵、抗強光(陽光過濾技術)能力,可在 - 25℃~65℃溫度范圍內工作;
安裝隱蔽:紅外光不可見,不會影響建筑外觀,比傳統防盜網更美觀。
2. 局限性
需精準對準:發射端與接收端必須嚴格平行對準,否則會導致光束錯位,引發誤報或漏報;
易被遮擋物干擾:長期使用后,灰塵、蜘蛛網覆蓋發射 / 接收窗口會影響光束傳輸,需定期清潔;
無法防范翻越 / 地下入侵:僅能檢測穿過光束區域的物體,對翻越柵欄、挖地道等入侵方式無效,需搭配震動探測器、電子圍欄等設備。
四、安裝與使用注意事項
安裝高度:
門窗防護:安裝高度距地面 1~1.2m,避免寵物觸發;
圍墻防護:安裝高度距墻頭 0.5~1m,覆蓋圍墻頂部及外側區域。
對準調試:
通電后,通過接收端的指示燈判斷光束對準情況(綠燈常亮 = 對準,紅燈閃爍 = 未對準);
長距離安裝時,使用激光校準儀輔助定位,確保光束精準重合。
日常維護:
每月清潔發射 / 接收窗口的灰塵、雜物;
定期檢查支架牢固性,防止風吹導致角度偏移;
暴雨、大雪后,及時清理設備表面的積水、積雪。

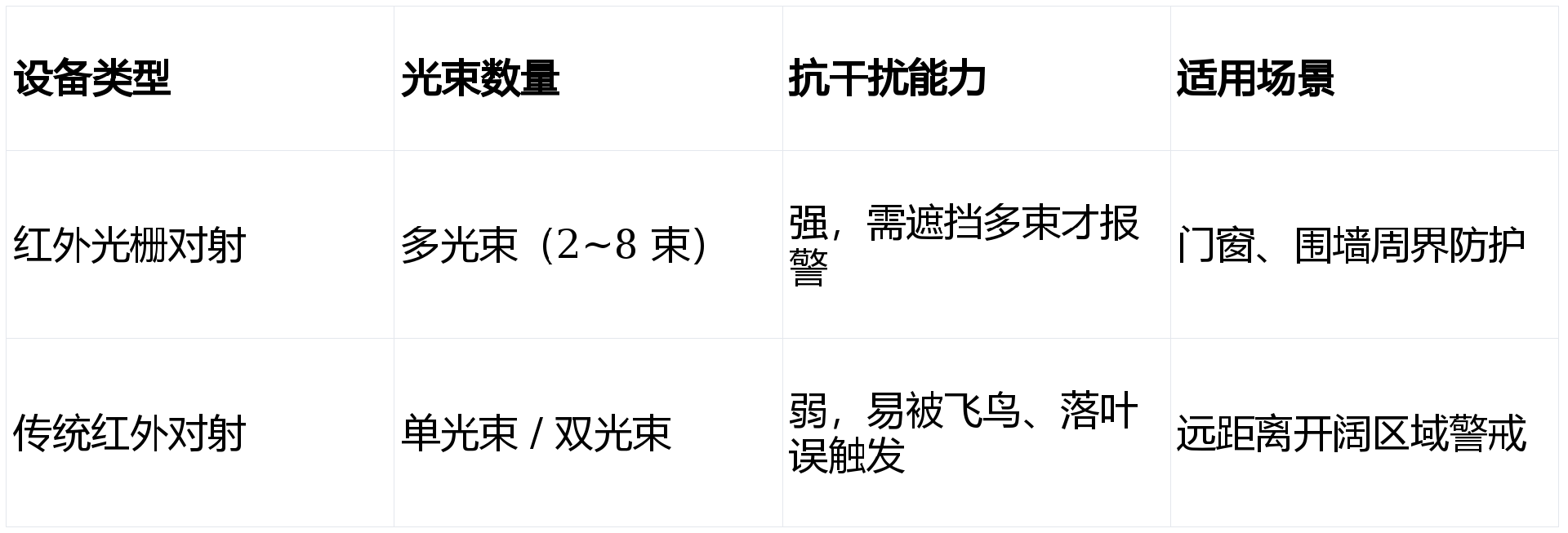

五、與紅外對射探測器的區別
很多人會混淆紅外光柵和紅外對射,兩者核心差異在于光束數量和抗干擾能力:
